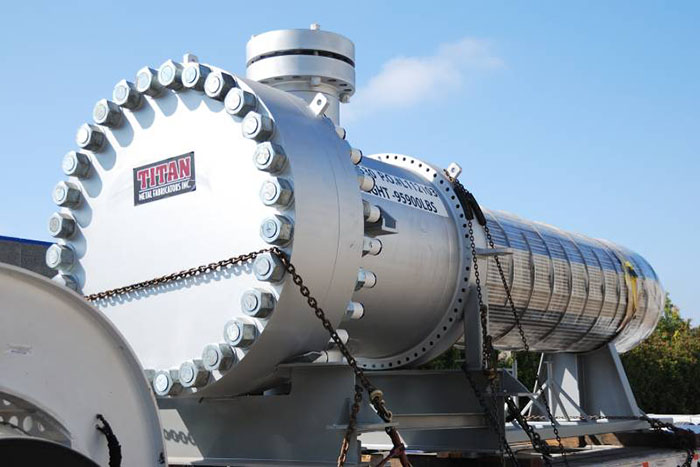

انواع مبدل حرارتی

انواع مبدل حرارتی

مبدل های حرارتی نقش بسیار مهمی در انتقال حرارت ایفا می‌کنند. انتقال حرارت می‌تواند به دلایل مختلفی مورد نیاز باشد، از جمله تنظیم دما، خنک کردن یا گرم کردن محیط‌ها، تولید بخار، یا به منظور بهینه‌سازی فرایندهای صنعتی. هدف اصلی این مطلب، بررسی و معرفی انواع مبدل‌های حرارتی و ارائه یک دیدگاه جامع درباره ساختار و عملکرد آنها است. در این مطلب، سعی خواهیم کرد تا انواع مبدل‌های حرارتی را شرح دهیم، همچنین، عوامل مؤثر بر عملکرد مبدل‌های حرارتی و کاربردهای آنها در صنایع مختلف را نیز بررسی خواهیم کرد.

مبدل‌های حرارتی در بسیاری از صنایع از جمله نفت و گاز، پتروشیمی، خودروسازی، برق، آب و فاضلاب، غذا و نوشیدنی، تاسیسات ساختمانی و دیگر صنایع، بکار می‌روند. آنها به طور معمول در سیستم‌های حرارتی مانند بویلرها، گرم‌کننده‌ها، تبدیل‌گرهای حرارتی و سیستم‌های تهویه مطبوع استفاده می‌شوند. همچنین، در زندگی روزمره نیز از مبدل‌های حرارتی استفاده می‌شود، مانند یخچال‌ها، تهویه مطبوع خانگی و دستگاه‌های تهویه مطبوع در خودروها.

مفهوم و اصول عملکرد مدل الکتریکی:

مبدل‌های حرارتی دستگاه‌هایی هستند که برای انتقال حرارت از یک محیط به محیط دیگر استفاده می‌شوند. آنها در انواع صنایع و برنامه‌ها، از صنایع نفت و گاز گرفته تا تاسیسات ساختمانی، کاربردهای گسترده‌ای دارند. نقش اصلی مبدل‌های حرارتی در انتقال حرارت میان دو محیط، تبادل حرارت بین این دو محیط را فراهم کرده و حرارت را به طور موثر انتقال می‌دهند.

عملکرد مبدل‌های حرارتی بر اساس سه اصل اساسی تبادل حرارت انجام می‌شود:  هدایت، همجوشی و تابش.

• هدایت: انتقال حرارت به وسیله هدایت مبتنی بر انتقال انرژی حرارتی از طریق ماده انجام می‌شود. در مبدل‌های حرارتی، انتقال حرارت به وسیله هدایت می‌تواند از طریق دیواره‌های جداکننده بین محیط‌های حرارتی در مبدل‌های لوله‌ای و صفحه‌ای صورت بگیرد. انتقال حرارت به وسیله هدایت، بر اساس فرآیند انتقال حرارت توسط ماده میان محیط‌ها اتفاق می‌افتد.
• همجوشی: در انتقال حرارت به وسیله همجوشی، حرارت با انتقال جرم از یک محیط به محیط دیگر منتقل می‌شود. در مبدل‌های حرارتی همجوشی، معمولاً دو مایع، یک گاز و یک مایع، یا دو گاز با هم تماس دارند و حرارت از یک محیط به محیط دیگر به وسیله تبادل جرم انتقال می‌یابد. این روش برای انتقال حرارت در مبدل‌های حرارتی از جمله مبدل‌های حرارتی پره‌ای و تبادل‌گرهای حرارتی آب-بخار استفاده می‌شود.
• تابش: در انتقال حرارت به وسیله تابش، انتقال حرارت از طریق انتقال انرژی حرارتی با امواج الکترومغناطیسی انجام می‌شود. در مبدل‌های حرارتی تابشی، انتقال حرارت از طریق تابش الکترومغناطیسی از یک سطح به سطح دیگر اتفاق می‌افتد، بدون نیاز به ماده میانی. این روش برای انتقال حرارت در مبدل‌های حرارتی از جمله اجسام سیاه و سیستم‌های پنل خورشیدی استفاده می‌شود.

انواع مبدل حرارتی:

مبدل‌های حرارتی به طور کلی به سه نوع زیر طبقه بندی می شوند:

• مبدل حرارتی لوله‌ای
• مبدل حرارتی صفحه‌ای
• مبدل حرارتی هوا خنک
• مبدل حرارتی کروی

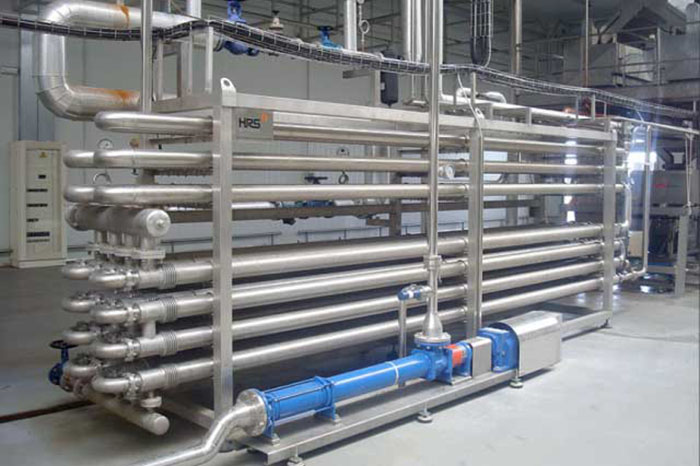

مبدل حرارتی لوله‌ای:

مبدل‌های حرارتی لوله‌ای یکی از انواع رایج مبدل‌های حرارتی هستند. ساختار اصلی این مبدل‌ها شامل لوله‌هایی است که درون یک محفظه قرار دارند. لوله‌ها معمولاً از جنس فلزی مانند مس، فولاد ضد زنگ یا آلومینیوم تولید می‌شوند. عملکرد مبدل‌های حرارتی لوله‌ای بر اساس انتقال حرارت از طریق هدایت و همجوشی میان لوله‌ها و محیط‌های حرارتی اطراف آنها صورت می‌گیرد.

یکی از نوع مبدل‌های حرارتی لوله‌ای، مبدل حرارتی لوله‌ای با حلقه‌های داخلی است. در این نوع، لوله‌های داخلی با حلقه‌هایی از جنس ماده آلیاژی مانند فولاد ضد زنگ یا تیتانیوم احاطه شده‌اند. این حلقه‌ها نقش فواصل بین لوله‌ها را دارند و انتقال حرارت بین لوله‌ها و محیط‌های حرارتی را ممکن می‌سازند.

در مبدل‌های حرارتی لوله‌ای با حلقه‌های خارجی، حلقه‌ها به صورت خارجی به دور لوله‌ها قرار می‌گیرند. این حلقه‌ها به عنوان یک سطح تقسیم کننده عمل می‌کنند و ترکیبی از لوله‌ها و حلقه‌ها تشکیل دهنده مسیر‌های جریان حرارتی را می‌سازند.

مبدل حرارتی لوله‌ای خنک کننده نیز یک نوع ویژه از مبدل‌های حرارتی لوله‌ای است که برای خنک کردن سیال حرارتی به کار می‌رود. این نوع مبدل حرارتی دارای ساختاری است که به تمرکز بالا بر روی انتقال حرارت از سیال حرارتی به محیط خنک کننده می‌پردازد.

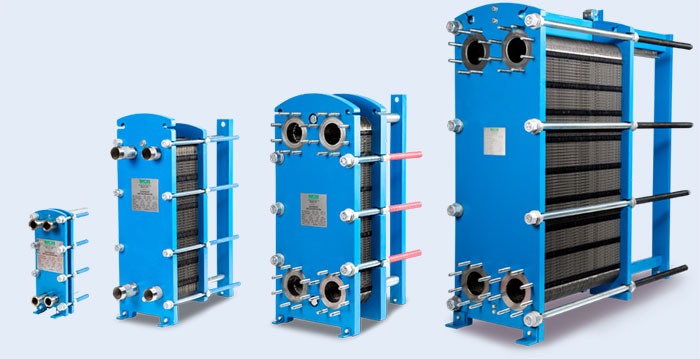

مبدل حرارتی صفحه‌ای

مبدل حرارتی صفحه‌ای:

مبدل‌های حرارتی صفحه‌ای نیز یکی دیگر از انواع رایج مبدل‌های حرارتی هستند. ساختار اصلی این مبدل‌ها شامل صفحه‌های مسطح است که جریان حرارتی از طریق آنها انتقال می‌یابد. صفحه‌ها ممکن است از جنس مواد مختلفی مانند تیتانیوم، آلومینیوم یا فولاد ضد زنگ ساخته شوند.

عملکرد مبدل‌های حرارتی صفحه‌ای بر اساس انتقال حرارت به وسیله هدایت و تابش صورت می‌گیرد. صفحه‌ها با ایجاد سطح بیشتر، امکان تبادل حرارت بیشتر را فراهم می‌کنند.

مبدل‌های حرارتی صفحه‌ای مختلفی مانند صفحه‌های تیتانیوم، صفحه‌های آلومینیوم و صفحه‌های فولادی وجود دارند. هر نوع صفحه به دلیل خواص و ویژگی‌های خاص خود برای کاربردهای خاصی مناسب است. به عنوان مثال، صفحه‌های تیتانیوم به دلیل مقاومت بالا در برابر خوردگی، در برنامه‌هایی که در آنها تماس با مواد شیمیایی خطرناک وجود دارد، مورد استفاده قرار می‌گیرند.

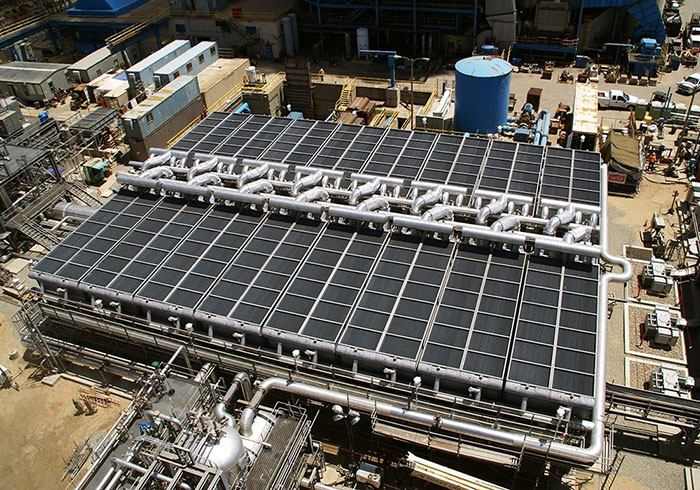

مبدل حرارتی هوا خنک

مبدل حرارتی هوا خنک:

مبدل‌های هوا خنک دستگاه‌هایی هستند که برای انتقال حرارت بین یک ماده خنک کننده، معمولاً هوا، و سیال فرآیندی استفاده می‌شوند. این نوع مبدل‌های حرارتی از طریق اتصال لوله‌ها به صفحات ذوب شده، حرارت را به هوا منتقل می‌کنند.

عملکرد اصلی مبدل‌های هوا خنک، خنک کردن مایعات گرم و صنایعی است که نیاز به انتقال حرارت دارند. آن‌ها به طور گسترده در صنایع نفت و گاز، پتروشیمی، برق، صنعتی و فرایندهای صنعتی دیگر استفاده می‌شوند. یکی از ویژگی‌های منحصر به فرد مبدل‌های هوا خنک، قابلیت استفاده در مکان‌هایی است که منابع آب محدود یا در دسترس نیستند، زیرا به جای استفاده از آب برای خنک کردن، از هوا به عنوان ماده خنک کننده استفاده می‌کنند.

ساختار مبدل‌های هوا خنک شامل یک بانک لوله‌های گرمنمایی است که به پنل‌های فنی و صفحات ذوب شده متصل می‌شوند. صفحات ذوب شده اغلب به شکل فنی هستند تا بتوانند مساحت سطح بزرگی را به هوا ارائه دهند. فن‌ها، هوا را از طریق صفحات ذوب شده عبور می‌دهند و حرارت را از لوله‌های گرمنمایی جذب می‌کنند. سپس هوای گرم شده توسط فن‌ها از مبدل خارج می‌شود و هوای جدید وارد مبدل شده و فرآیند خنکایش تکرار می‌شود.

مزیت اصلی استفاده از مبدل‌های هوا خنک، عدم نیاز به آب برای خنک کردن است که باعث کاهش مصرف آب و اعتماد به نفت تمیز‌تر می‌شود. همچنین، نصب و استقرار آسان، هزینه کمتر در مقایسه با سیستم‌های خنک کننده آبی و قابلیت کارکرد در شرایط محیطی سخت و آب و هوایی متنوع، دیگر مزایای استفاده از مبدل‌های هوا خنک هستند.

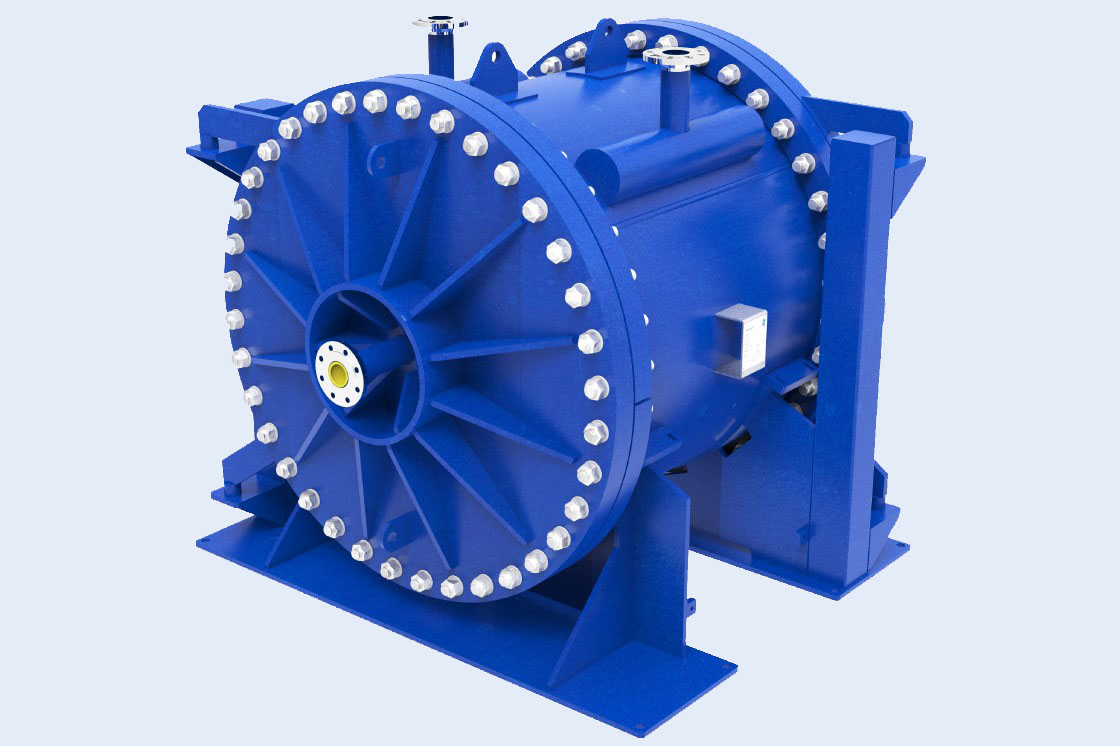

مبدل حرارتی کروی

مبدل کروی از انواع مبدل حرارتی:

مبدل حرارتی کروی یک نوع مبدل حرارتی است که به صورت ساختاری کروی طراحی و ساخته می‌شود. در این نوع مبدل حرارتی، سطح تماس میان مایع گرم و مایع خنکنده به صورت کروی شکل است و انتقال حرارت بین این دو مایع از طریق این سطح تماس انجام می‌شود.

ساختار مبدل حرارتی کروی شامل دو لایه کروی است که درون آن‌ها مایع گرم و خنکنده عبور می‌کنند. لایه داخلی کروی شامل مایع گرم است که حرارت را به اطراف منتقل می‌کند و لایه بیرونی کروی شامل مایع خنکنده است که حرارت را از مایع گرم جذب می‌کند. این دو لایه با یک فاصله مناسب از یکدیگر قرار می‌گیرند تا انتقال حرارت بهینه رخ دهد.

مبدل حرارتی کروی به دلیل ساختار خاص خود، دارای ویژگی‌های منحصر به فردی است. برخی از مزایا و مشخصات این نوع مبدل حرارتی عبارتند از:

• کارایی بالا در انتقال حرارت به دلیل سطح تماس بزرگ بین مایع گرم و خنکنده.
• ساختار کم حجم و جمع و جور که از فضای کمتری برای نصب نیاز دارد.
• قابلیت مقاومت در برابر فشارهای بالا و شرایط سخت محیطی.
• عدم نیاز به لوله‌ها و پروانه‌های خنک کننده، که می‌تواند هزینه تولید و نگهداری را کاهش دهد.
• امکان استفاده در فرآیندهای با دماها و فشارهای مختلف.

مبدل حرارتی کروی در برخی از صنایع مانند صنایع نفت و گاز، پتروشیمی، برق، شیمیایی و … استفاده می‌شود. به دلیل مزایای ذکر شده، این نوع مبدل حرارتی جایگزین مناسبی برای مبدل‌های حرارتی سنتی می‌باشد.
